Volkswagen ID.4: Indicateur du processus de recharge

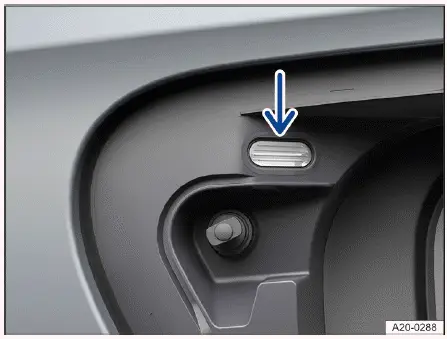

Fig. 1 Au dos de la trappe de recharge de la batterie : indicateur du processus de recharge

Sur le Volkswagen ID.4, un indicateur lumineux à LED intégré à la prise de recharge permet de visualiser en temps réel l’état du processus de recharge → fig. 1. Ce système intuitif informe immédiatement le conducteur sur l’avancement de la recharge, l’état de connexion et d’éventuels dysfonctionnements.

Affichages à DEL

Un autocollant situé à proximité de la prise de recharge du Volkswagen ID.4 détaille les différents signaux lumineux → fig. 2.

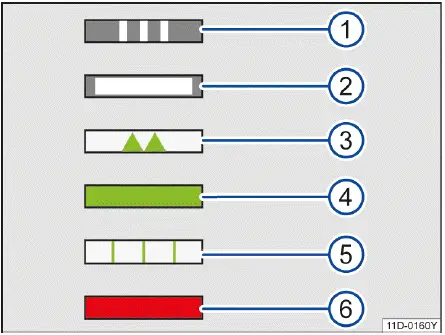

Fig. 2 Affichages du témoin à DEL (schéma de principe)

1. Clignotements rapides : la fiche de recharge a été correctement détectée par le Volkswagen ID.4.
2. Lumière blanche clignotante : le véhicule établit la communication avec la borne de recharge et prépare le processus.

   Lumière blanche fixe : aucune recharge active n’est en cours.

3. Lumière verte pulsante : la batterie haute tension du Volkswagen ID.4 est en cours de recharge.
4. Lumière verte fixe : la recharge est terminée avec succès.

   Alternance vert/rouge : recharge en mode limité, généralement due à une anomalie (par exemple connexion incomplète).

5. Clignotements verts : une recharge programmée est active mais n’a pas encore démarré.
6. Lumière rouge fixe : présence d’un défaut dans le système de recharge.

Si le Volkswagen ID.4 affiche de manière persistante un défaut lié à la recharge ou à l’alimentation électrique, il est indispensable de consulter un atelier spécialisé agréé Volkswagen afin d’effectuer un diagnostic complet.

Éclairage de la prise de recharge

Sur le Volkswagen ID.4, un éclairage latéral facilite l’utilisation de la prise dans l’obscurité. Cet éclairage s’active automatiquement dans les situations suivantes :

• Lorsque le véhicule est déverrouillé.
• Lorsque la fiche de recharge est retirée.

Après verrouillage ou déverrouillage du Volkswagen ID.4, cet éclairage s’éteint automatiquement après un court délai afin d’économiser l’énergie.

Résolution des problèmes

et Risque d'incendie

Sur le Volkswagen ID.4, si le témoin d’alerte central s’allume en rouge accompagné d’un message et d’un signal sonore continu, cela indique une surchauffe critique de la batterie haute tension → .

1. Arrêtez immédiatement le Volkswagen ID.4 en toute sécurité, évacuez le véhicule et contactez les services d’urgence.

Lorsque le message disparaît, le témoin reste affiché.

DANGER

En cas de surchauffe ou d’incendie potentiel de la batterie du Volkswagen ID.4, des gaz toxiques peuvent être libérés et les composants haute tension peuvent rester actifs, ce qui représente un danger extrême.

• Arrêtez le véhicule dès que possible en respectant les règles de sécurité.
• Quittez immédiatement le Volkswagen ID.4 et éloignez-vous à une distance suffisante.
• Appelez sans délai les services de secours.

Respectez toujours les consignes spécifiques du Volkswagen ID.4 concernant les situations d’urgence et les incendies liés aux batteries haute tension.

Le signal sonore d’alerte continue ne peut être désactivé que par un atelier spécialisé agréé Volkswagen.

Défaut dans le système haute tension

Si le témoin rouge apparaît accompagné d’un message, cela indique un dysfonctionnement du système haute tension du Volkswagen ID.4.

Les composants haute tension peuvent être endommagés → et la recharge devient impossible.

DANGER

En cas de défaut du système haute tension du Volkswagen ID.4, les composants électriques peuvent rester sous tension et présenter un risque grave d’électrocution.

• Ne touchez jamais les câbles ou composants haute tension.

Pour garantir la sécurité et la longévité du Volkswagen ID.4, il est recommandé de surveiller régulièrement les indicateurs lumineux et de réagir immédiatement en cas d’anomalie.

1. Arrêtez immédiatement de conduire votre Volkswagen ID.4 ! Stationnez le véhicule à l’extérieur dès que cela est possible, en choisissant un emplacement sécurisé afin d’éviter tout risque supplémentaire pour vous et votre environnement.

2. Désactivez sans délai l’état de marche de votre Volkswagen ID.4 afin d’interrompre toute sollicitation du système haute tension.

3. Contactez immédiatement un spécialiste qualifié ou un Partenaire Volkswagen pour un diagnostic professionnel.

La batterie haute tension est vide et une décharge profonde est possible

Lorsque ce témoin rouge apparaît sur votre Volkswagen ID.4, l’écran du combiné d’instruments affiche un message d’alerte correspondant indiquant une situation critique.

En cas d’arrêt prolongé sans recharge, la batterie haute tension de la Volkswagen ID.4 peut subir des dommages irréversibles liés à une décharge profonde.

1. Rechargez immédiatement la batterie haute tension pour préserver ses performances et sa durée de vie.

Batterie haute tension déchargée

Un voyant jaune s’allume sur votre Volkswagen ID.4 et un message informatif apparaît sur l’écran du conducteur.

1. Branchez sans attendre votre Volkswagen ID.4 à une source d’alimentation adaptée afin d’éviter une immobilisation complète.

État de charge de la batterie haute tension faible

Le voyant jaune indique que l’autonomie restante de votre Volkswagen ID.4 devient limitée. Un message détaillé est affiché pour vous informer de la distance restante.

La batterie entre dans sa zone de réserve, ce qui nécessite une action rapide.

1. Rechargez la batterie haute tension dès que possible pour continuer à profiter pleinement de votre Volkswagen ID.4.

Dysfonctionnement du système haute tension

Un voyant jaune s’allume et un message explicatif apparaît sur l’écran de votre Volkswagen ID.4.

Certains composants du système haute tension peuvent présenter un défaut.

Vous pouvez généralement poursuivre votre trajet avec prudence.

1. Faites contrôler votre Volkswagen ID.4 dans un atelier spécialisé agréé Volkswagen dès que possible.

Erreur lors du calcul de l'autonomie

Un voyant jaune indique une anomalie dans le calcul d’autonomie de votre Volkswagen ID.4.

Le système ne parvient plus à estimer correctement la distance restante.

1. Faites vérifier votre Volkswagen ID.4 dans un centre agréé pour corriger cette anomalie.

Recharge d'urgence de la batterie haute tension

Le témoin blanc indique que votre Volkswagen ID.4 est en mode de recharge d’urgence avec puissance limitée.

La recharge s’effectue à courant réduit, souvent en raison d’un mauvais branchement ou d’un problème de connexion à la borne.

1. Rebranchez correctement le câble de recharge de votre Volkswagen ID.4.

2. Si le problème persiste, consultez un atelier spécialisé Volkswagen.

Processus de recharge impossible ou annulé

Le voyant rouge sur la prise de recharge de la Volkswagen ID.4 indique une interruption du processus.

1. Vérifiez et reconnectez correctement le câble.

Ou : assurez-vous que la prise est bien insérée.

Ou : contrôlez la borne de recharge pour détecter une éventuelle erreur.

2. Si nécessaire, faites inspecter votre Volkswagen ID.4 par un professionnel.

La fiche de recharge ne peut pas être retirée

1. Lors d’une recharge en courant alternatif (CA), déverrouillez votre Volkswagen ID.4 avec la clé ou le système centralisé, puis retirez la fiche.

Ou : pour une recharge rapide (CC), utilisez la commande sur l’écran multimédia.

2. En cas de blocage, utilisez la procédure de déverrouillage d’urgence pour votre Volkswagen ID.4.

Ensuite, rendez-vous dans un atelier agréé Volkswagen.

Le dispositif de protection du câble de recharge se désactive

L’utilisation simultanée d’appareils externes peut perturber le système de protection de votre Volkswagen ID.4.

1. Respectez toujours l’ordre de branchement : d’abord l’alimentation, ensuite le véhicule.

Le temps de recharge varie lors de la recharge rapide CC

Pour préserver la batterie haute tension de la Volkswagen ID.4 contre la surchauffe, le système réduit automatiquement la puissance après plusieurs charges rapides successives.

Ce comportement est normal et contribue à la longévité du système électrique.

Une utilisation optimale de la Volkswagen ID.4 inclut des cycles de recharge adaptés et une surveillance régulière des messages du véhicule.
