Volkswagen ID.4: Remplacement des fusibles grillés

Préparatifs

Avant toute intervention sur le système électrique de la Volkswagen ID.4, il est indispensable de préparer le véhicule dans des conditions de sécurité optimales :

1. Désactivez complètement la disponibilité de marche, coupez l’éclairage et mettez hors service tous les consommateurs électriques afin d’éviter tout risque de court-circuit ou de surcharge.

Détection des fusibles grillés

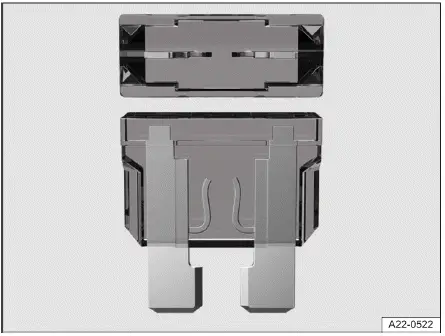

Fig. 1 Fusible grillé sur Volkswagen ID.4 (principe de reconnaissance visuelle)

Sur la Volkswagen ID.4, un fusible défectueux se reconnaît facilement grâce à la rupture visible de la bande métallique à l’intérieur du boîtier transparent → fig. 1. Cette inspection visuelle permet un diagnostic rapide avant remplacement.

Versions des fusibles

• Fusible enfichable plat standard (ATO)
• Fusible enfichable compact (MINI)
• Fusible enfichable haute capacité (MAXI ou MAXI+)

Repère-couleur des fusibles

Sur la Volkswagen ID.4, chaque fusible est identifié par une couleur correspondant à son intensité nominale :

Coloris

  Intensité

Noir

  1 A

Mauve

  3 A

Orange

  5 A

Marron

  7,5 A

Rouge

  10 A

Bleu

  15 A

Jaune

  20 A

Blanc ou transparent

  25 A

Vert

  30 A

Vert clair

  40 A

Remplacement des fusibles

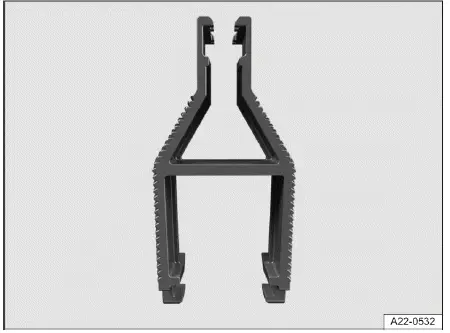

Fig. 2 Outil de retrait des fusibles sur Volkswagen ID.4

1. Retirez la pince en plastique située dans la boîte à fusibles de la Volkswagen ID.4 si nécessaire.

2. Positionnez correctement la pince sur le fusible concerné, en fonction de sa taille et de son orientation.

3. Extrayez délicatement le fusible défectueux.

4. Si le fusible est grillé, remplacez-le exclusivement par un modèle identique (même intensité, même couleur et même format) → .

5. Replacez la pince dans son logement après utilisation.

6. Refermez soigneusement le cache de la boîte à fusibles de la Volkswagen ID.4.

AVIS

L’utilisation d’un fusible d’intensité supérieure peut provoquer des dommages graves dans le système électrique de la Volkswagen ID.4.

• Respectez toujours les spécifications d’origine.

Entrée en matière

Sur la Volkswagen ID.4, le démarrage par remorquage n’est pas autorisé pour des raisons techniques liées au système électrique.

En cas de décharge de la batterie 12 V, il est possible d’utiliser une source externe pour rétablir la disponibilité de marche.

Toutefois, la Volkswagen ID.4 ne doit jamais servir de source d’alimentation pour démarrer un autre véhicule → .

AVERTISSEMENT

Une mauvaise utilisation des câbles de démarrage sur la Volkswagen ID.4 peut provoquer une explosion de la batterie 12 V.

• Respectez scrupuleusement les consignes de sécurité liées à la batterie.
• Ne confondez jamais les pôles positif et négatif.
• N’utilisez jamais une batterie gelée.

AVERTISSEMENT

Un mélange de gaz explosifs peut se former dans la batterie 12 V lors d’un démarrage assisté.

• Évitez toute formation d’étincelles à proximité.

AVIS

Le système électrique de la Volkswagen ID.4 n’est pas conçu pour fournir une assistance de démarrage à d’autres véhicules.

• N’utilisez jamais ce véhicule comme source d’énergie externe.

AVIS

Une batterie 12 V déchargée peut geler rapidement et subir des dommages irréversibles.

• Remplacez toute batterie gelée, même après dégel.
